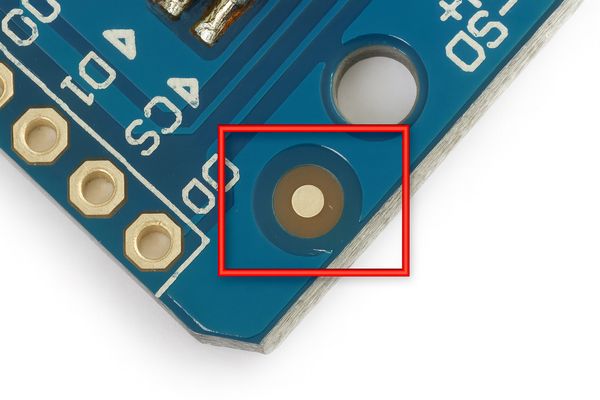

Come dovrebbero essere progettati in modo ottimale i fiducial per l'assemblaggio SMD (dimensioni, forma), quanti fiducial sono necessari e dove dovrebbero essere posizionati? I fiducial sono assolutamente necessari come punti di riferimento per la stampa della pasta e per il posizionamento automatico SMD.
Dove sono necessari i fiducial?

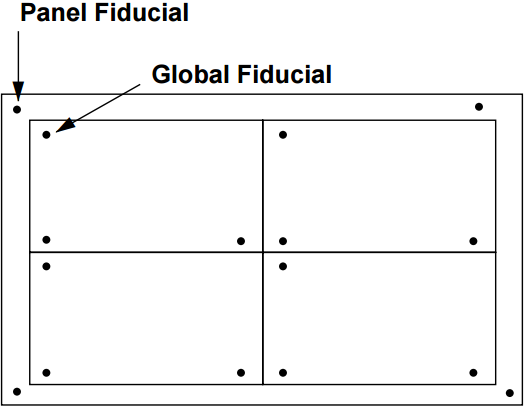

Esistono tre tipi di fiducial che sono standardizzati nell'IPC-7351:
Panel Fiducials: sul bordo del pannello, per allineare i pannelli di produzione nel processo di stampa della pasta. Quando procuriamo il PCB, ci occupiamo della progettazione ottimale del pannello e del posizionamento dei fiducial. Se progettate i pannelli da soli, dovrebbero essere impostati 3 segni fiducial e il pannello dovrebbe essere approvato da noi.
PCB Fiducials (Global Fiducials): sui singoli PCB per l'allineamento nelle macchine pick-and-place. I fiducial PCB sono richiesti su ogni lato assemblato con componenti SMD. 3 fiducial per PCB sono ottimali e almeno 2 sono richiesti. Si prega di assicurarsi che i fiducial PCB siano esportati anche nei dati pick-and-place.
Local Fiducials: su PCB molto grandi dove è richiesta un'alta precisione di posizionamento per IC finepitch. Questo è utile quando i componenti hanno un passo inferiore a 0,5 mm.
Devono esserci almeno 2 segni fiducial su ogni PCB (ad esempio in basso a sinistra e in alto a destra). Per la precisione di posizionamento e la precisione di stampa, 3 segni fiducial ciascuno sono ottimali.
Qual è il segno fiducial ideale?

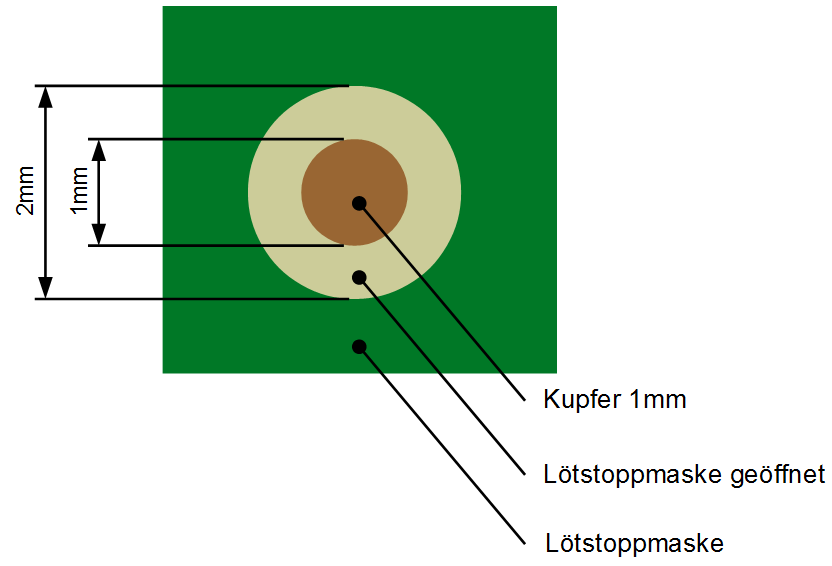

Un punto di rame con un diametro di 1 mm è ideale come fiducial sul PCB. Questo deve essere posizionato centrato in una clearance della maschera di saldatura di 2 mm. Ciò garantisce che i nostri sistemi di telecamere abbiano un contrasto sufficiente per rilevare i fiducial.
Si prega di assicurarsi che i fiducial PCB siano esportati anche nei dati pick-and-place.
