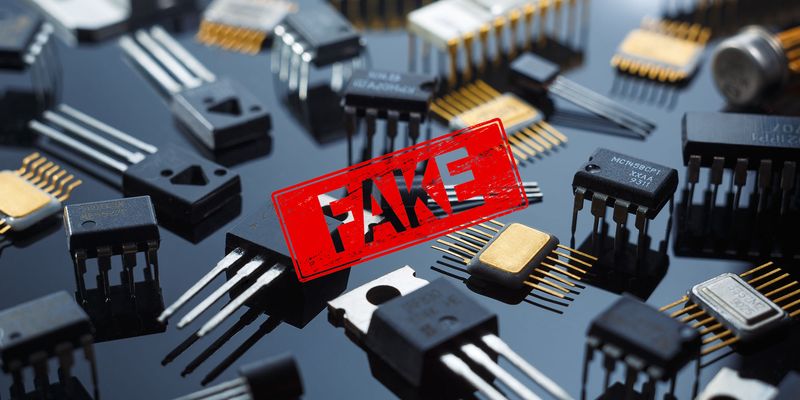

Le Problème : Pièces Contrefaites (« Fausses »)
Dans l'industrie électronique, les pièces contrefaites (« fausses ») et les pièces reconditionnées sont malheureusement un risque continu pour la chaîne d'approvisionnement, en particulier lors d'achats en dehors des canaux de distribution standard. Les pièces les plus couramment contrefaites sont les CI analogiques, les microprocesseurs, les CI de mémoire, les CI logiques programmables et les transistors.
Les pièces obsolètes, chères ou en pénurie sont particulièrement susceptibles d'être contrefaites. Les pièces contrefaites ne sont pas seulement une violation de la propriété intellectuelle du fabricant : elles peuvent également ne pas fonctionner correctement ou pas du tout, mettant en péril la fonctionnalité et même la sécurité du produit final dans lequel elles sont assemblées.
En raison des cycles de vie courts de l'électronique grand public, de nombreux dispositifs sont mis au rebut en quelques années. Cela a ouvert un marché pour les pièces reconditionnées, qui sont définies comme des composants électroniques qui ont été retirés de circuits imprimés assemblés, nettoyés, puis vendus comme neufs et originaux.
Les OEM et les entreprises EMS ont répondu en mettant en œuvre des programmes de prévention de contrefaçon et en créant de nouvelles méthodes de test et normes pour détecter les pièces contrefaites. Mais le problème demeure.
Liste de Vérification d'Inspection pour Composants Électroniques
Si vous achetez des composants électroniques en dehors de votre chaîne d'approvisionnement normale, voici quelques directives importantes à suivre lors de l'inspection visuelle préliminaire :
Premières Impressions
- Les pièces sont-elles propres, exemptes de rayures, ponçage, moustaches ou saleté ?
- L'emballage est-il en bon état, exempt de bosses, coupures, déformations, fissures ou tout autre dommage ?
- Y a-t-il une décoloration sur l'emballage lui-même indiquant un stockage inapproprié ou des étiquettes vieillies ?
Emballage des Pièces Électroniques
- Pour les composants particulièrement susceptibles à l'ESD (semi-conducteurs tels que CI, mémoire, transistors, diodes, etc.) : les pièces ont-elles été expédiées dans un emballage conforme ESD ?
- L'information sur l'emballage du fabricant ou fournisseur (par ex. étiquettes, bobines, boîtes) correspond-elle au numéro de pièce du composant ?
- Les pièces sont-elles emballées de manière cohérente ? L'emballage est-il typique du fabricant, ou semble-t-il provenir d'un tiers ?
- Les sceaux sur l'emballage sont-ils originaux ? Les sceaux sur l'emballage ont-ils été cassés et rescellés ?
- La date de sceau sur l'emballage est-elle cohérente avec le code de date ? (La date de sceau ne devrait être qu'à ou après le code de date.)
- Les codes d'usine ou pays d'origine correspondent-ils aux informations publiquement disponibles du fabricant (notifications de changement de produit, etc.) ?
- Le code de date de fabrication est-il logique (par ex. une pièce qui a été arrêtée en 2013 ne peut pas avoir un code de date de 2017) ?
Inspection Visuelle des Caractéristiques Physiques des Pièces Électroniques
- La pièce a-t-elle les bonnes dimensions et/ou le bon nombre de broches, tel que défini dans la fiche technique du fabricant ?
- Les informations produit telles que numéro de pièce, code de date, code de lot et pays d'origine sont-elles les mêmes sur le dessus et le dessous du composant ?
- Les surfaces et bords des pièces semblent-ils identiques sur le dessus et le dessous ? (Sinon, les pièces peuvent avoir été altérées ou peintes. Une inspection au microscope peut être requise ici.)
- Le logo et/ou les marquages du fabricant sur l'emballage et/ou la pièce elle-même sont-ils cohérents avec le design corporatif du fabricant ?
- Toutes les pièces ont-elles des marquages de pièce cohérents ? (Les marquages qui ne sont pas uniformes en couleur, police ou texture peuvent avoir été altérés.)
- Des fils et/ou broches sont-ils décolorés ou oxydés ? Des fils et/ou broches ont-ils du métal excédentaire sur eux ? (Les broches qui apparaissent très brillantes peuvent avoir été ré-étamées.)
- Si la pièce a une indication « broche un », celle-ci est-elle située dans la même position sur toutes les pièces ?
- Si la pièce a une cavité de moule, elle devrait être propre et lisse en apparence. (Sinon, elles peuvent avoir été resurfacées, remplies ou recouvertes.)
Au-delà de l'inspection visuelle telle que décrite dans cette liste de vérification, les pièces peuvent également être inspectées en utilisant l'inspection aux rayons X ou X-RF, les tests de rodage, la décapsulation, la microscopie acoustique à balayage, les tests à l'acétone ou les tests paramétriques. En plus de ces mesures, les pièces peuvent être testées pour leur fonction électrique ou leur soudabilité pour aider à se prémunir contre les contrefaçons.
Vous pouvez et devriez demander à vos fournisseurs quels protocoles ils suivent pour inspecter leurs composants et s'assurer que les pièces contrefaites ne pénètrent pas dans leur chaîne d'approvisionnement.
