¿Cómo deberían diseñarse óptimamente los fiduciales para ensamblaje SMD (tamaño, forma), cuántos fiduciales son necesarios, y dónde deberían colocarse? Los fiduciales son absolutamente necesarios como puntos de referencia para impresión de pasta y para colocación SMD automática.
¿Dónde son necesarios los fiduciales?
Hay tres tipos de fiduciales que están estandarizados en IPC-7351:
Fiduciales de Panel: En el borde del panel, para alinear los paneles de fabricación en el proceso de impresión de pasta. Cuando obtenemos el PCB, nos encargamos del diseño óptimo del panel y configuración de fiduciales. Si diseña los paneles usted mismo, deben establecerse 3 marcas fiduciales y el panel debe ser aprobado por nosotros.
Fiduciales de PCB (Fiduciales Globales): en los PCBs individuales para alineación en las máquinas pick-and-place. Los fiduciales de PCB son requeridos en cada lado ensamblado con componentes SMD. 3 fiduciales por PCB son óptimos y se requieren al menos 2. Por favor asegúrese de que los fiduciales de PCB también se exporten en los datos pick-and-place.
Fiduciales Locales: En PCBs muy grandes donde se requiere alta precisión de colocación para IC de paso fino. Esto es útil cuando los componentes tienen un paso de menos de 0.5 mm.
Debe haber al menos 2 marcas fiduciales en cada PCB (ej. inferior izquierdo y superior derecho). Para precisión de colocación y precisión de impresión, 3 marcas fiduciales cada una son óptimas.
¿Cuál es la marca fiducial ideal?

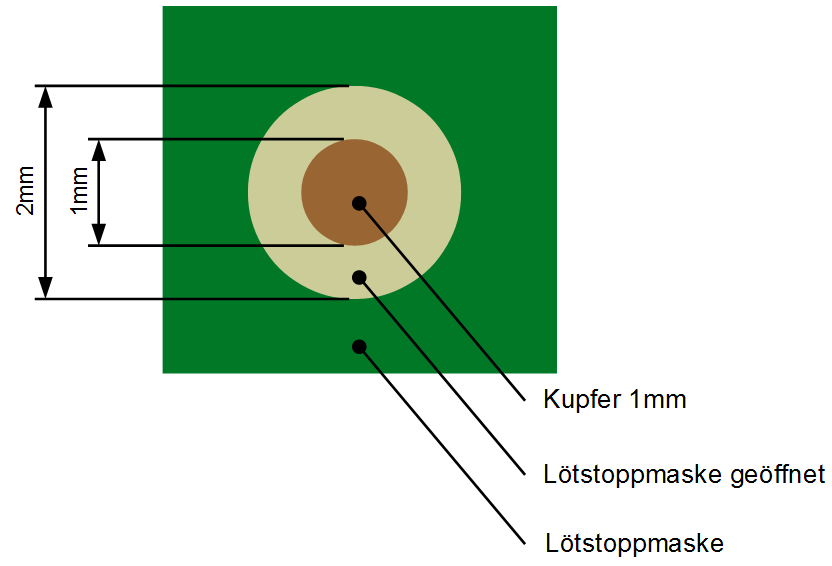

Un punto de cobre con un diámetro de 1 mm es ideal como fiducial en el PCB. Este debe colocarse centrado en un despeje de máscara de soldadura de 2 mm. Esto asegura que nuestros sistemas de cámara tengan suficiente contraste para detectar los fiduciales.
Por favor asegúrese de que los fiduciales de PCB también se exporten en los datos pick-and-place.
