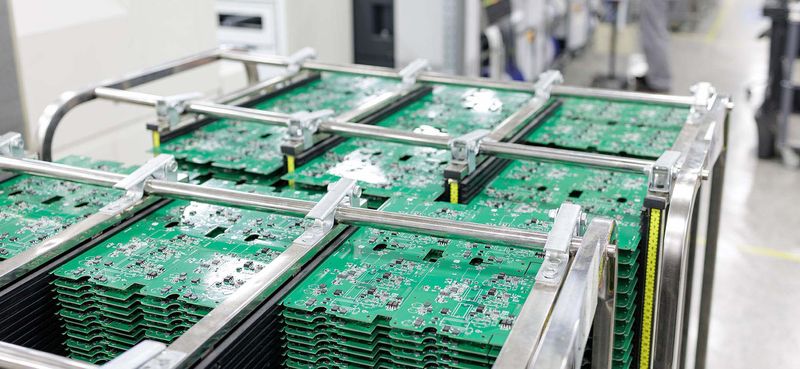

Piirilevyjen (PCB) valmistuksessa panelointi tarkoittaa useiden piirilevyjen järjestämistä suuremmalle paneelille tehokasta massatuotantoa varten automatisoiduilla SMD-kokoonpanokoneilla. On kaksi ensisijaista menetelmää yksittäisten piirilevyjen yhdistämiseksi paneeliin: rei'itetyt kielekkeet ja V-uurret. Suosittelemamme menetelmä on V-uurre sen etujen vuoksi tuotannon tehokkuudessa ja tuotteen laadussa.
Miksi panelointi on välttämätöntä
- Kustannustehokkuus: Useiden piirilevyjen käsittely kerralla vähentää koneen asennusaikoja ja käyttökustannuksia.
- Parannettu koneyhteensopivuus: Useimmat piirilevykokoonpanokoneet on suunniteltu käsittelemään suurempia paneeleita yksittäisten, pienempien levyjen sijaan. Panelointi vastaa laitteiston kykyjä ja mahdollistaa useiden piirilevyjen samanaikaisen valmistuksen ja kokoonpanon, mikä maksimoi suorituskyvyn.
- Parannettu käsittely ja vakaus: Yksittäisten piirilevyjen, erityisesti pienten kokojen, käsittely voi olla herkkää ja altista vaurioille. Panelointi vakauttaa nämä pienemmät yksiköt suuremmassa, robustimma ssa muodossa, mikä tekee niistä helpompia käsitellä eri tuotantovaiheissa kuten kokoonpanossa, reflowjuotoksessa ja tarkastuksessa.
- Laatu ja johdonmukaisuus: Yhtenäiset tuotanto-olosuhteet on helpompi ylläpitää, kun piirilevyt valmistetaan paneelilla.
Liitäntämenetelmät: Rei'itetyt kielekkeet vs. V-uurre
Rei'itetyt kielekkeet
| Aspekti | Yksityiskohdat |
|---|---|
| Kuvaus | Tämä menetelmä sisältää piirilevyjen pitämisen paneelissa pienillä kielekkeillä, jotka myöhemmin leikataan tai jyrsitään yksittäisten levyjen erottamiseksi. |
| Edut | Tarjoaa vahvan fyysisen tuen ja voidaan käyttää pyöreiden muotojen yhdistämiseen. |
| Haitat | Työvoimavaltaisempi erottaa, saattaa vaatia lisäviimeistelyä reunojen tasoittamiseen ja voi johtaa stressiin katkaisukohdissa, mikä voi vahingoittaa piirilevyä. |
V-uurre (suositeltu menetelmä)
| Aspekti | Yksityiskohdat |
|---|---|
| Kuvaus | V-uurre on paneelille luotu esiuurrettu viiva, joka mahdollistaa piirilevyjen helpon erottamisen. "V":n muotoinen uurre tunkeutuu osittain paneelin läpi. |
| Edut | Nopea ja helppo erottaminen minimaalisella stressillä piirilevyille, tarjoaa puhtaamman reunan kuin rei'itetyt kielekkeet ja vähentää jälkikäsittelyn tarvetta. |
| Haitat | Hieman vähemmän tukevaa erittäin raskaille tai paksuille piirilevyille. |

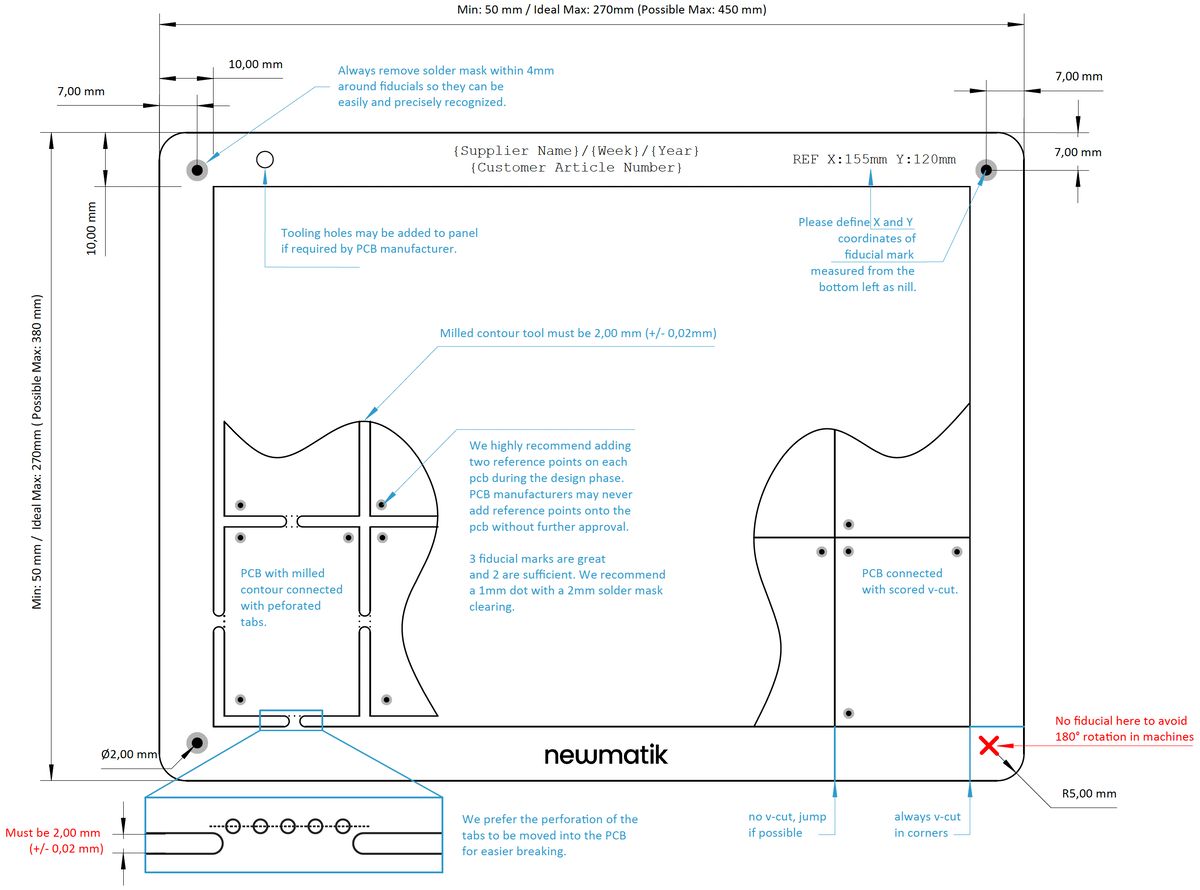

Ihanteellinen paneelin suunnittelu
Seuraa paneelin suunnittelupiirustustamme optimaalisten piirilevypaneelien luomiseksi.
