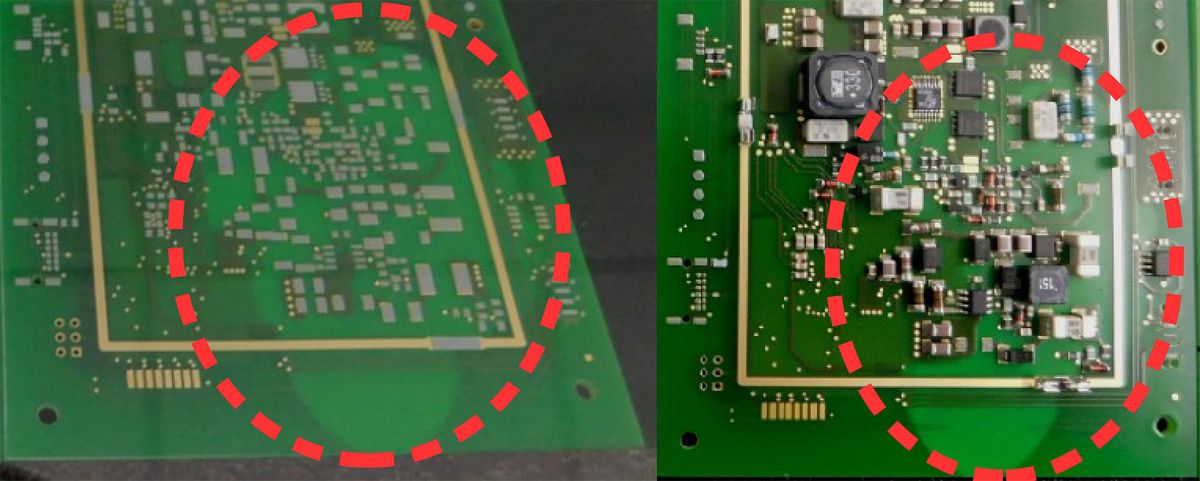

Was ist PCB-Delamination?
Die Delamination von Leiterplatten (PCB) ist die physische Trennung der Schichten einer Leiterplatte. Sie wird typischerweise im Laminat der eigentlichen Leiterplatte während der Sichtprüfung beobachtet, kann aber auch in den inneren Schichten auftreten. Wenn Delamination in inneren Schichten auftritt, kann dies zu Fehlfunktionen führen und die Ursache dieser Fehlfunktion wird ohne gründliche Untersuchung der Leiterplattenschichten schwer zu lokalisieren sein.
Was ist ESD?
Elektrostatische Entladung (oder ESD) ist der Fluss statischer Elektrizität zwischen zwei elektrisch geladenen Objekten bei Kontakt oder enger Nähe zueinander. Sie wird durch eine Ansammlung elektrischer Ladung zwischen zwei Oberflächen verursacht.
ESD ist für Menschen oft nicht schädlich, aber es ist gefährlich für elektronische Geräte, die ESD-empfindlich sind.Für empfindliche Leiterplattenbaugruppen bringt ESO Electronic einen neongelben Aufkleber auf jeder Verpackung und jedem Lieferschein an, um anzuzeigen, dass das Paket ESD-empfindliche Geräte enthält und mit Vorsicht und Sorgfalt behandelt werden sollte.
Warum ist der ESD-Umgang wichtig?
Der ESD-Umgang sollte ernst genommen werden, da er sofortige Schäden an den Baugruppen und ihren elektronischen Komponenten verursachen kann, wenn die Entladung genügend Energie enthält, um die internen Schaltkreise zu beschädigen. Heutzutage gelten die meisten elektronischen Komponenten als elektrostatisch-empfindlich und einige können bereits mit nur 20 Volt beschädigt werden. Um dies ins rechte Licht zu rücken: Die durchschnittliche Person kann ESD unter 2.000 Volt nicht spüren.
Ein ESD-Schaden tritt auf, wenn eine Entladung es schafft, durch die empfindlichen Schaltkreise eines ESD-empfindlichen Geräts zu laufen. Wenn beispielsweise eine Person, die kein ordnungsgemäß geerdetes Antistatik-Armband trägt, ein ESD-empfindliches Gerät berührt und genügend Entladung erzeugt, wird die Komponente zerstört oder funktioniert nicht mehr wie sie sollte.
ESD-Vorsichtsmaßnahmen
Hier sind einige Vorsichtsmaßnahmen, die beim Umgang mit ESD-empfindlichen Geräten befolgt werden können:
- Lagern Sie Baugruppen, die für längere Zeit nicht verwendet werden, in ESD-Beuteln oder ähnlichen Schutzbehältern (wie ESD-sicheren Boxen), um versehentliche elektrostatische Entladungsschäden zu verhindern.
- Verwenden Sie immer ESD-Beutel für den Transport von Baugruppen, um das Risiko von ESD-Schäden während des Transports zu minimieren.

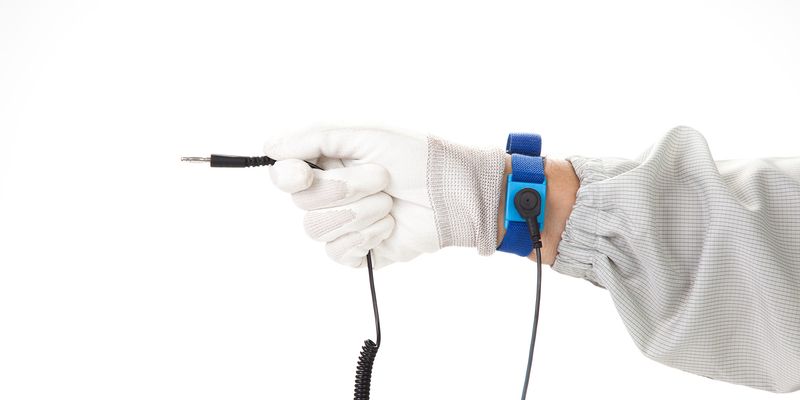

- Tragen Sie ein ordnungsgemäß geerdetes Antistatik-Armband beim Umgang mit elektronischen Baugruppen, um sie vor elektrostatischer Entladung zu schützen.
- Vermeiden Sie es, elektronische Komponenten mit bloßen Händen zu berühren; verwenden Sie Pinzetten oder tragen Sie Fingerlinge, um Komponenten zu handhaben, wann immer möglich.
- Verwenden Sie Einweg-ESD-Schutzverpackungen nicht erneut, da diese Materialien typischerweise nur für den einmaligen Gebrauch ausgelegt sind und möglicherweise nach ihrer ersten Verwendung keinen ausreichenden Schutz mehr bieten.
Haftungsausschluss
ESO Electronic behält sich das Recht vor, die Haftung für Schäden im Zusammenhang mit ESD abzulehnen, nachdem diese an den Kunden freigegeben wurden, wenn ESD-Vorsichtsmaßnahmen nicht befolgt wurden.
